Microscopía Electrónica de Barrido

Reserva on-line

La microscopía electrónica de barrido proporciona información microestructural, morfológica y de composición química en escala microscópica. Se puede aplicar a todo tipo de materiales y problemáticas de estudio en ciencia de materiales: cerámicas, plásticos, metales, minerales, catalizadores, muestras de patrimonio histórico, capas finas, recubrimientos, interfases, nanopartículas, etc. El equipo SEM es un microscopio de emisión de campo de cátodo frío que permite realizar imágenes de la morfología y textura superficial de las muestras con una resolución de 1 nm a 15kV. También permite trabajar a bajo voltaje en muestras sin metalizar y en modo transmisión (STEM-in-SEM) en muestras electrón-transparentes. Acoplado al detector de rayos-X (EDX) permite análisis elementales y mapas composicionales.

Instrumental disponible

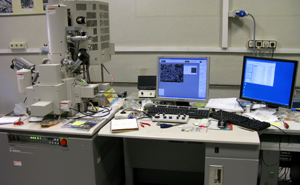

• Microscopio SEM, modelo Hitachi S4800 SEM-FEG: cañón de emisión de campo de cátodo frío y voltaje de 0.5-30 kV, resolución de 1 nm a 15kV. Dotado de analizador EDX Bruker-X Flash-4010 con una resolución de 133 eV (en la línea MnKα) y detector con portamuestras para trabajar en modo transmisión (STEM-in-SEM).
• Equipamiento adicional en el “laboratorio de preparación de muestras para microscopía electrónica”
